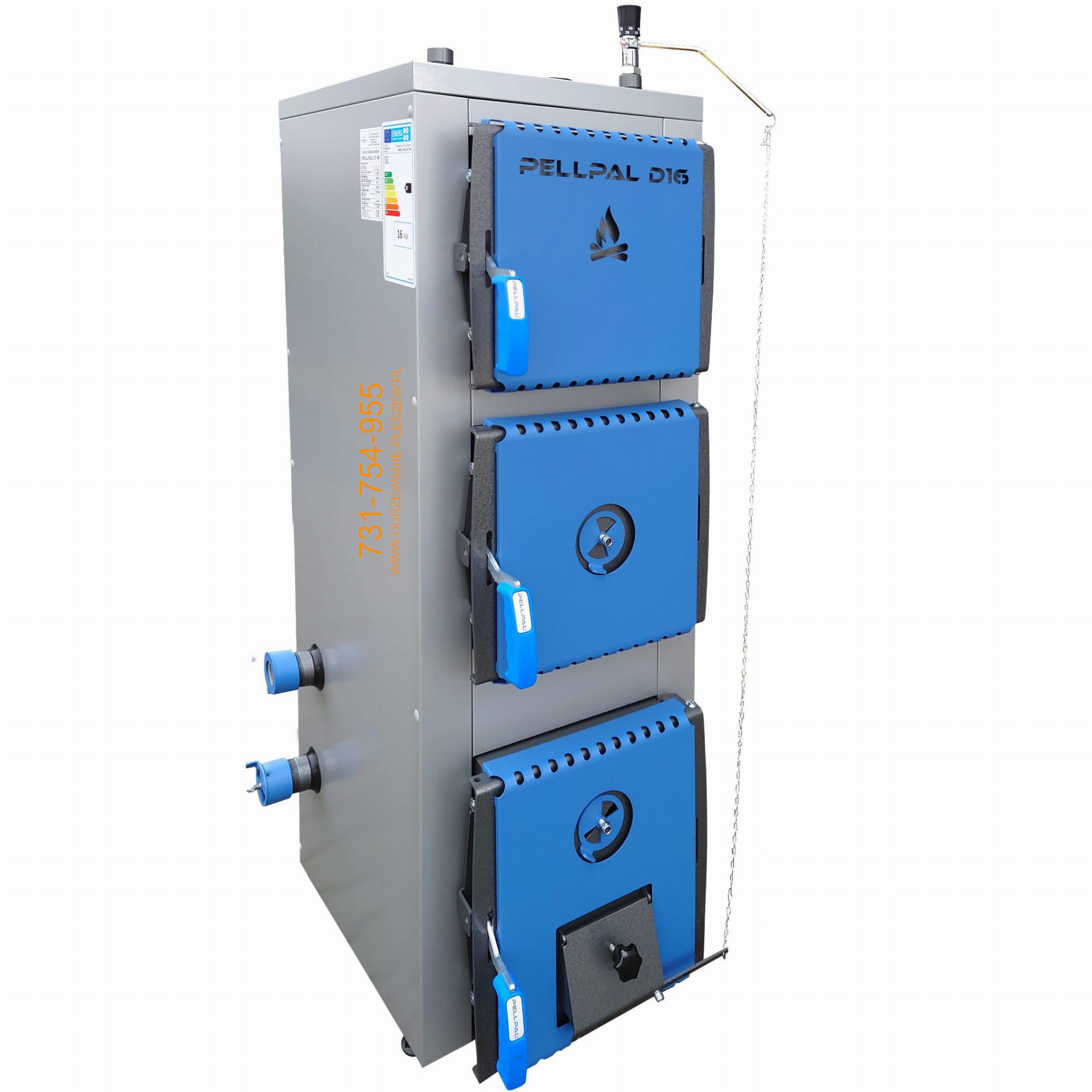

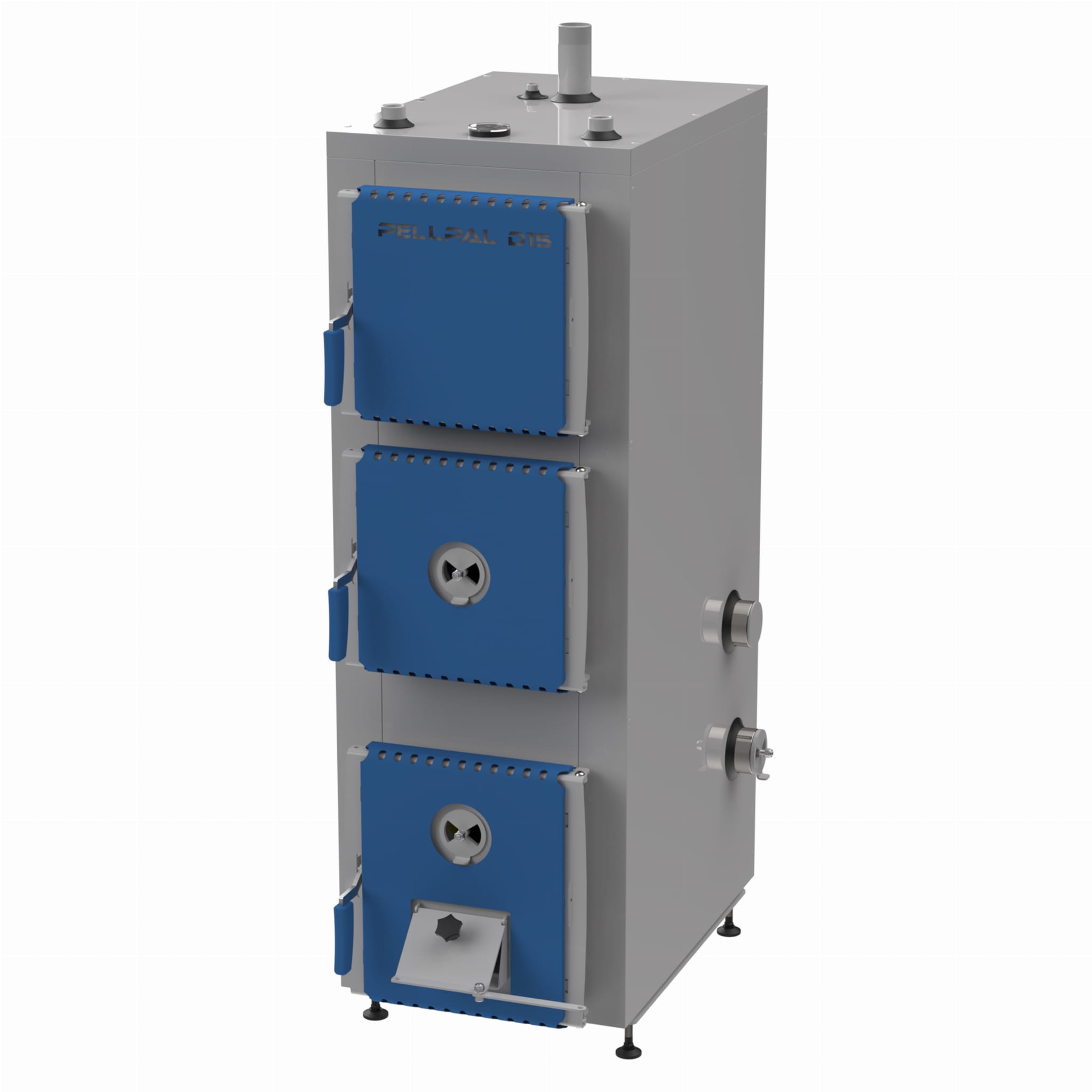

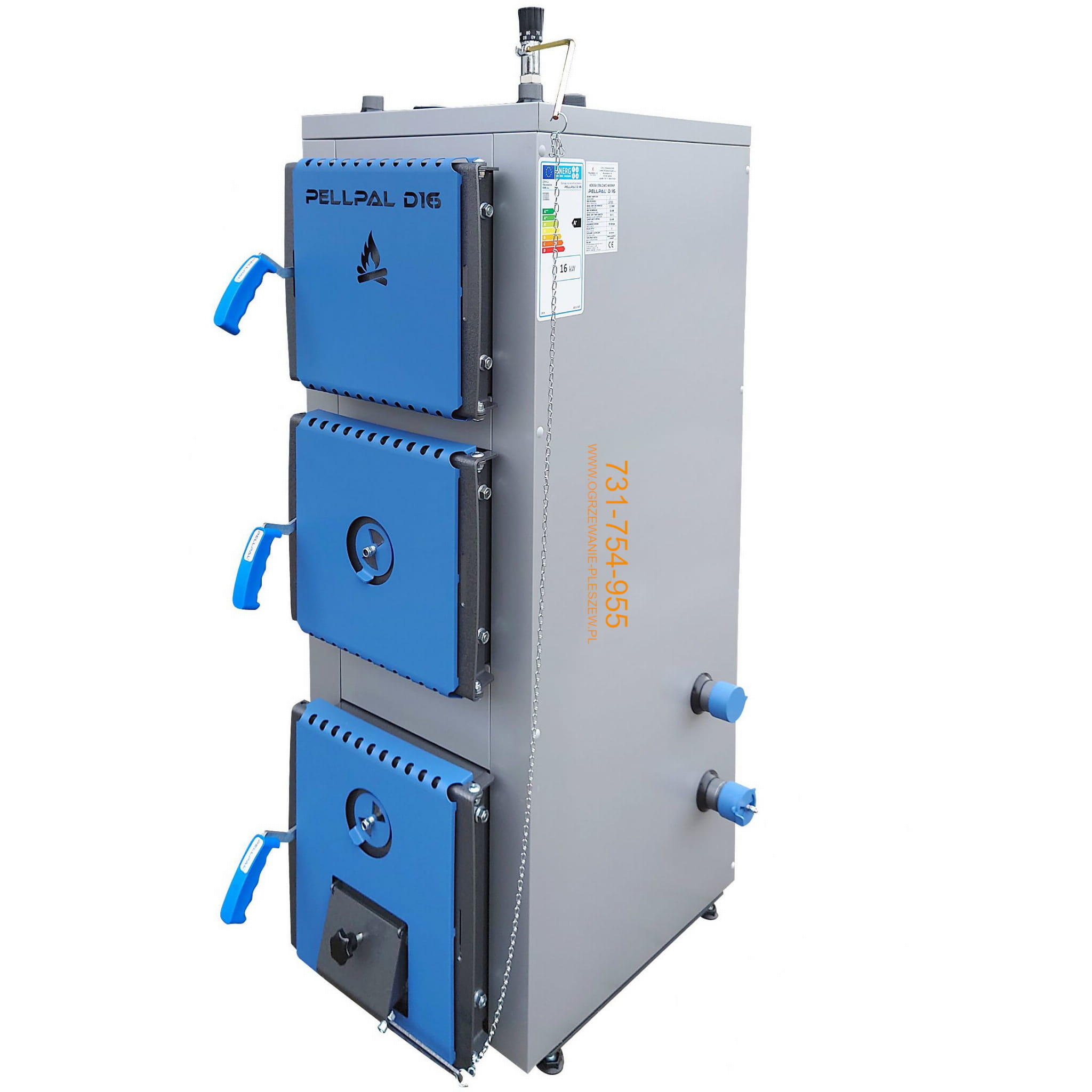

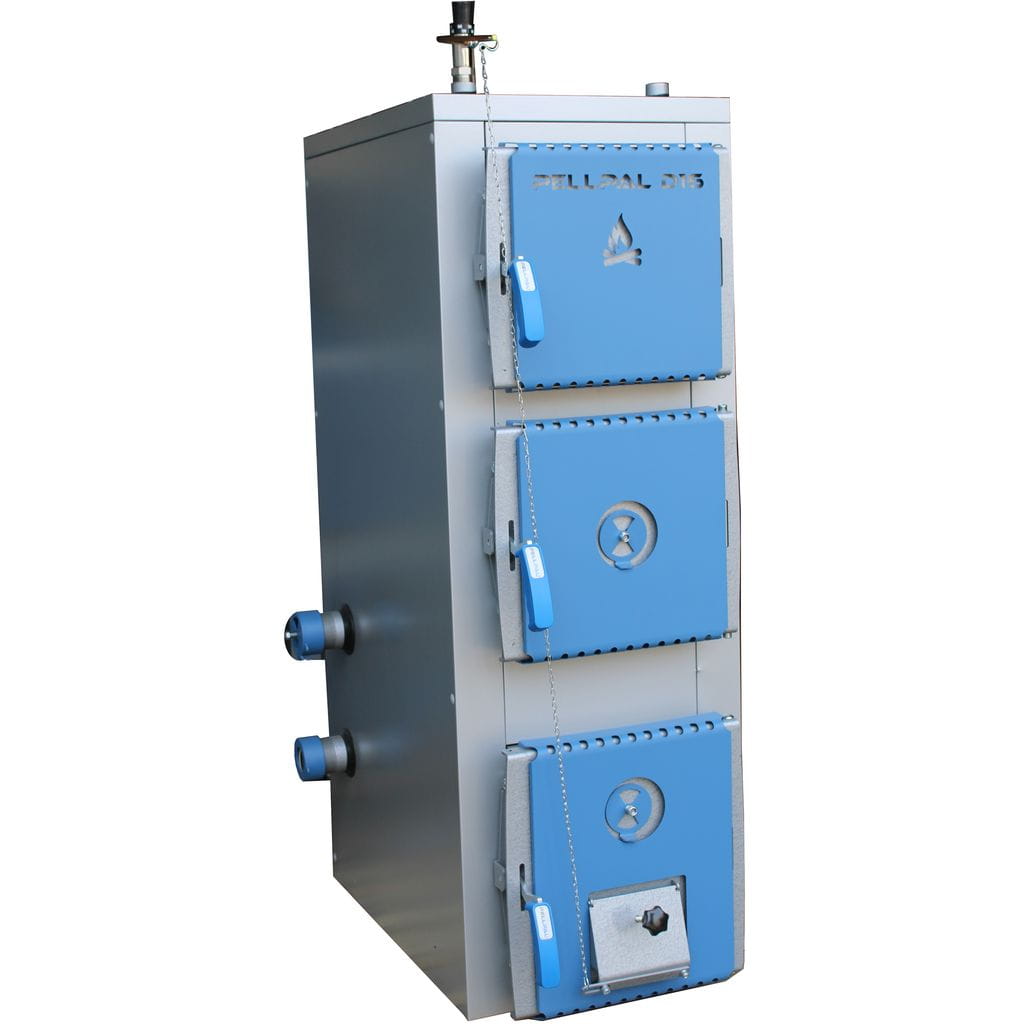

Kocioł zgazowujący drewno PELLPAL D na drewno 25kW do250m2 5 klasa Ecodesign Ekoprojekt Kotły Pleszew

Kocioł PellPal D o mocy 25 kW przeznaczony jest do ogrzewania pomieszczeń o powierzchni do 250 m2 a także podgrzewania wody w układach ciepłej wody użytkowej. Przeznaczony jest do spalania drewna a stosowany opał w tym urządzeniu grzewczym to drewno w postaci polan umieszczanych w komorze palniska jednorazowo przed rozpoczęciem spalania.

Kocioł PellPal D o mocy 25 kW posiada wysoką sprawność sięgającą ponad 90 %. W badaniach uzyskał klasę 5 według normy EN 303-5 oraz spełnia wymagania ekoprojektu (EcoDesign). Klasa energetyczna kotła to A+. Kocioł uzyskał bardzo niską emisję pyłów PM poniżej 20 mg/m3.

Kocioł może pracować w układzie otwartym wyposażonym w otwarte naczynie wzbiorcze jak również układzie zamkniętym przy wyposażeniu układu grzewczego w niezbędne elementy typu zewnętrzna wężownica schładzająca, zawór bezpieczeństwa DBV 2, zawór zabezpieczenia termicznego SYR 5067, naczynie przeponowe. W zależności od wybranego sposobu zabezpieczenia należy zastosować odpowiednie elementy.

Obowiązkowo układ w którym pracować ma kocioł wyposażony musi być w zbiornik akumulacyjny - bufor.

Podstawowe dane techniczne kotła PELLPAL D o mocy 25 kW

- znamionowa moc cieplna: 25 kW
- powierzchnia ogrzewanych pomieszczeń: do 250 m2
- sprawność cieplna: 90,3 %
- klasa energetyczna: A+
- ciśnienie robocze: 2 bary
- pojemność wodna kotła: 87 litrów
- maksymalna temperatura robocza: 95 OC
- ciąg kominowy: 0,25 mbar
- masa załadunku opału: 13 kg
- masa kotła: 350 kg

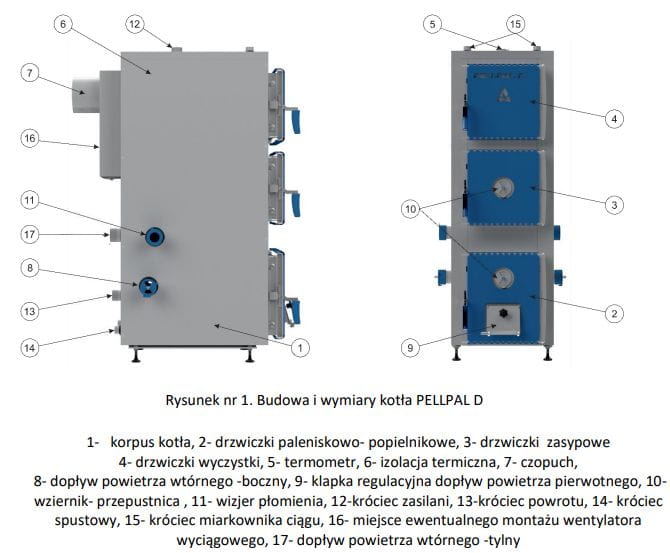

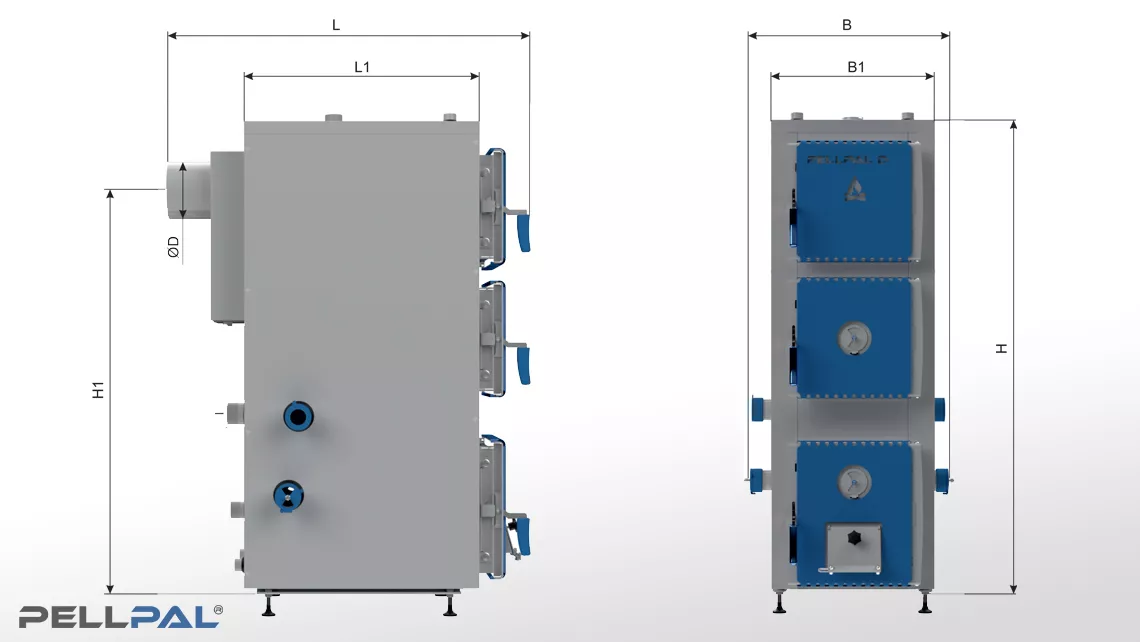

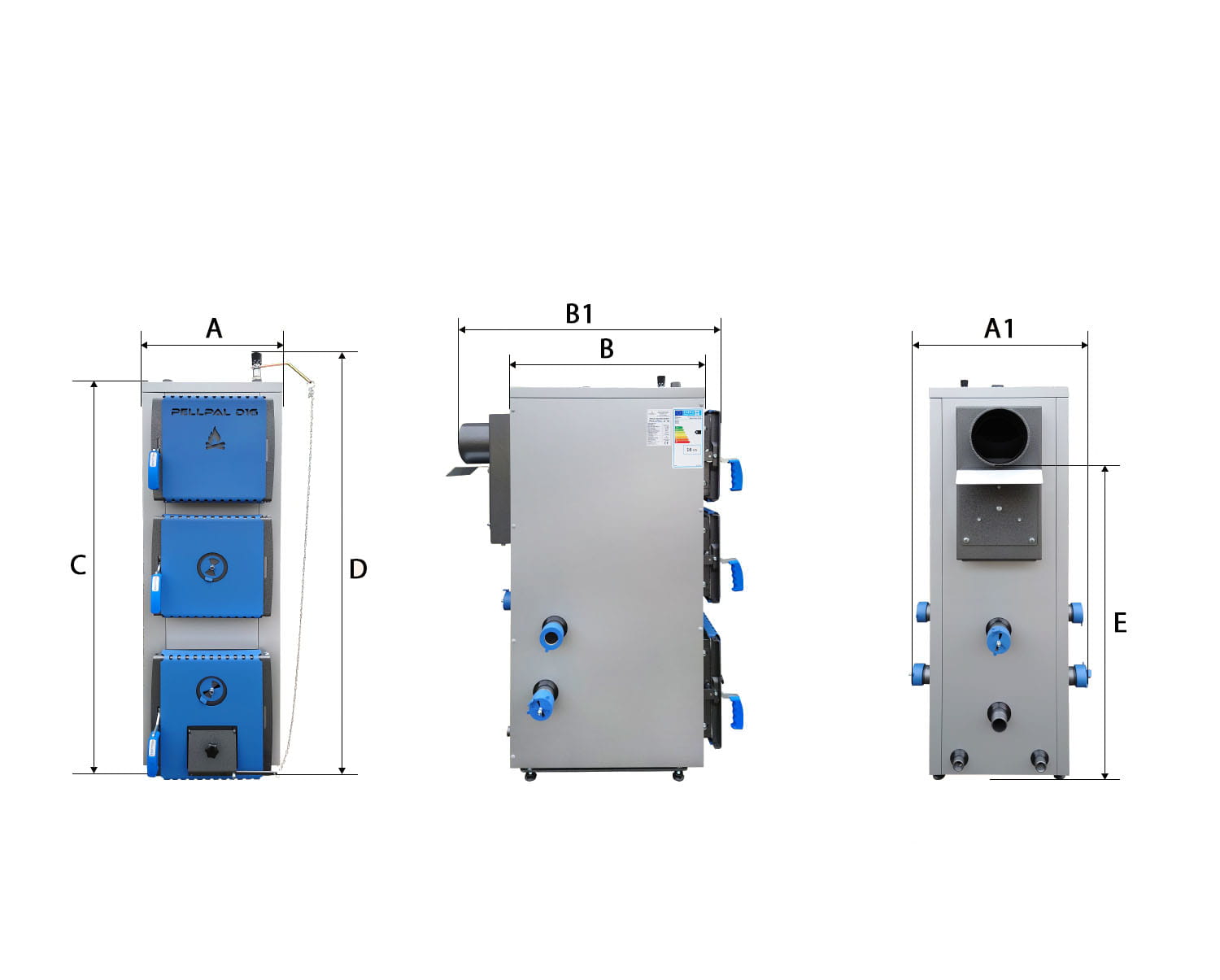

Wymiary kotła PELLPAL D o mocy 25 kW

- szerokość korpusu kotła (B1): 488 mm
- szerokość kotła z króćcami i wziernikami (B): 676 mm
- głębokość korpusu kotła (L1): 670 mm
- głębokość kotła z rączkami i czopuchem (L): 1085 mm
- wysokość korpusu kotła (H): 1368 mm
- wysokość od podłogi do środka czopucha (H1): 1245 mm (+/- 20 mm - regulacja nóżkami)
- średnica czopucha (D): 177,8 mm
- króćce wodne do podłączenia miarkownika ciągu: DN 25, 3/4 cala
- króćce wodne instalacji: DN 40, G 1 1/2 cala

Budowa kotła PELLPAL D 25 kW

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i 100 % powtarzalność poszczególnych elementów, z których składa się dane urządzenie grzewcze.

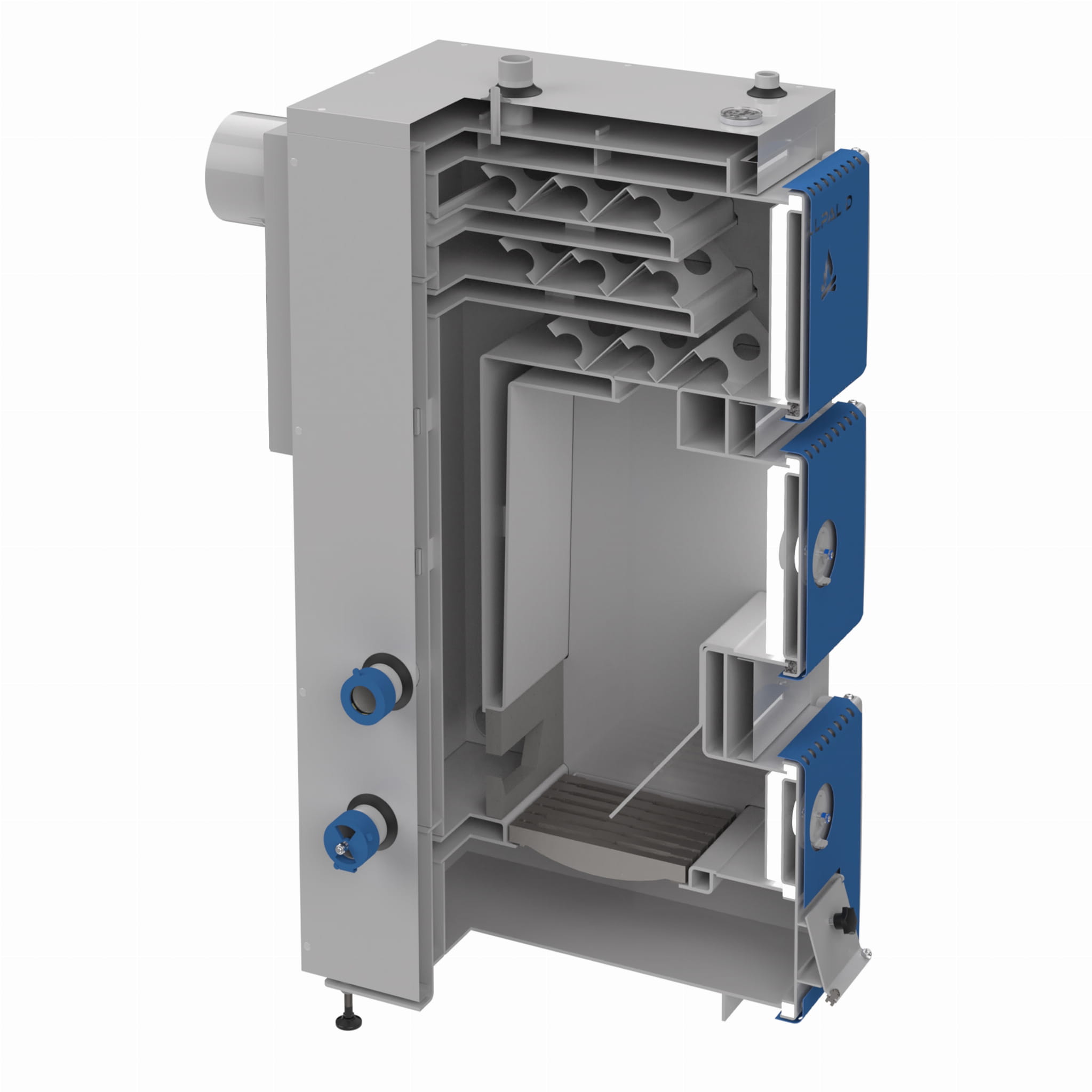

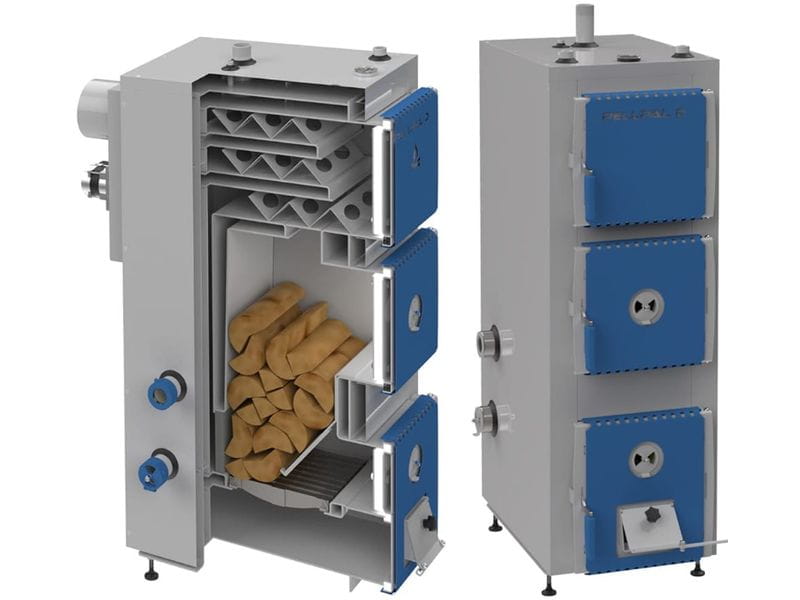

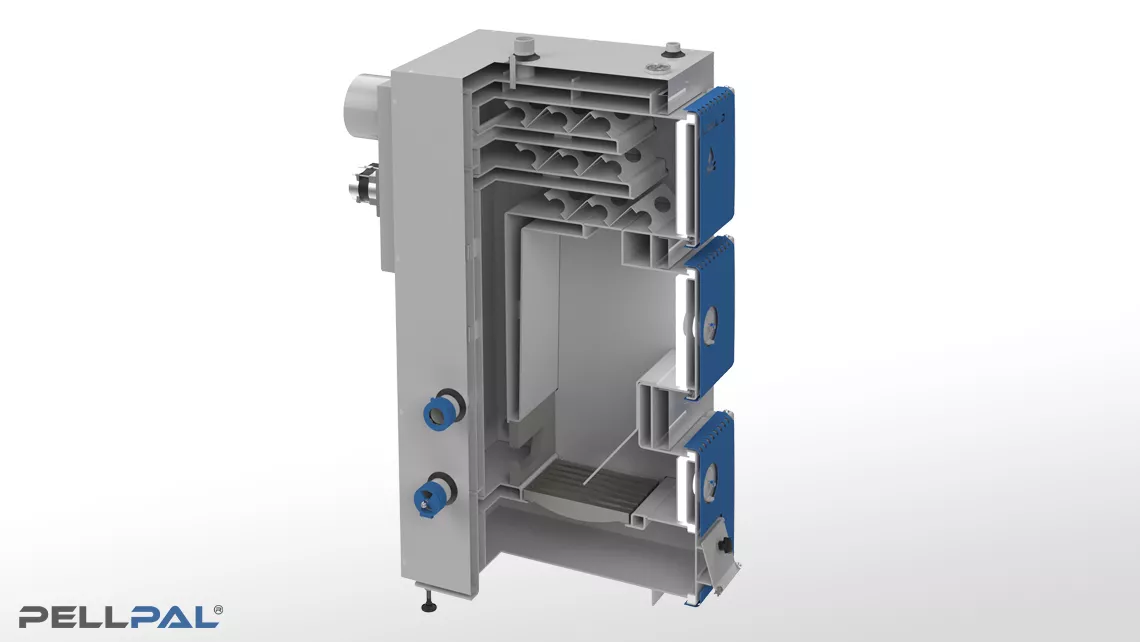

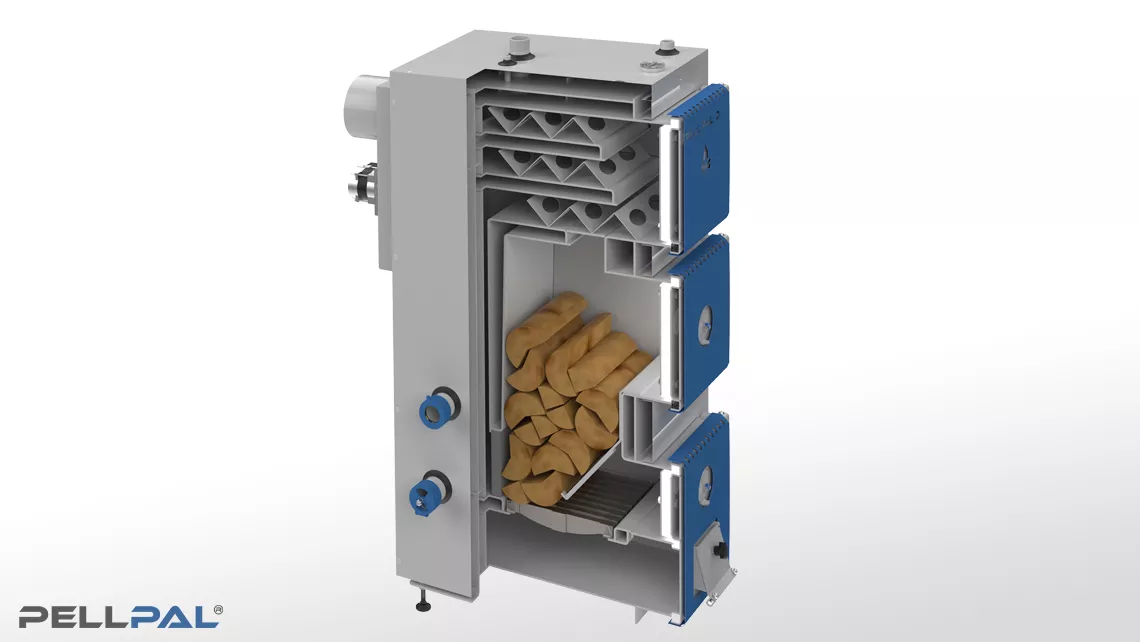

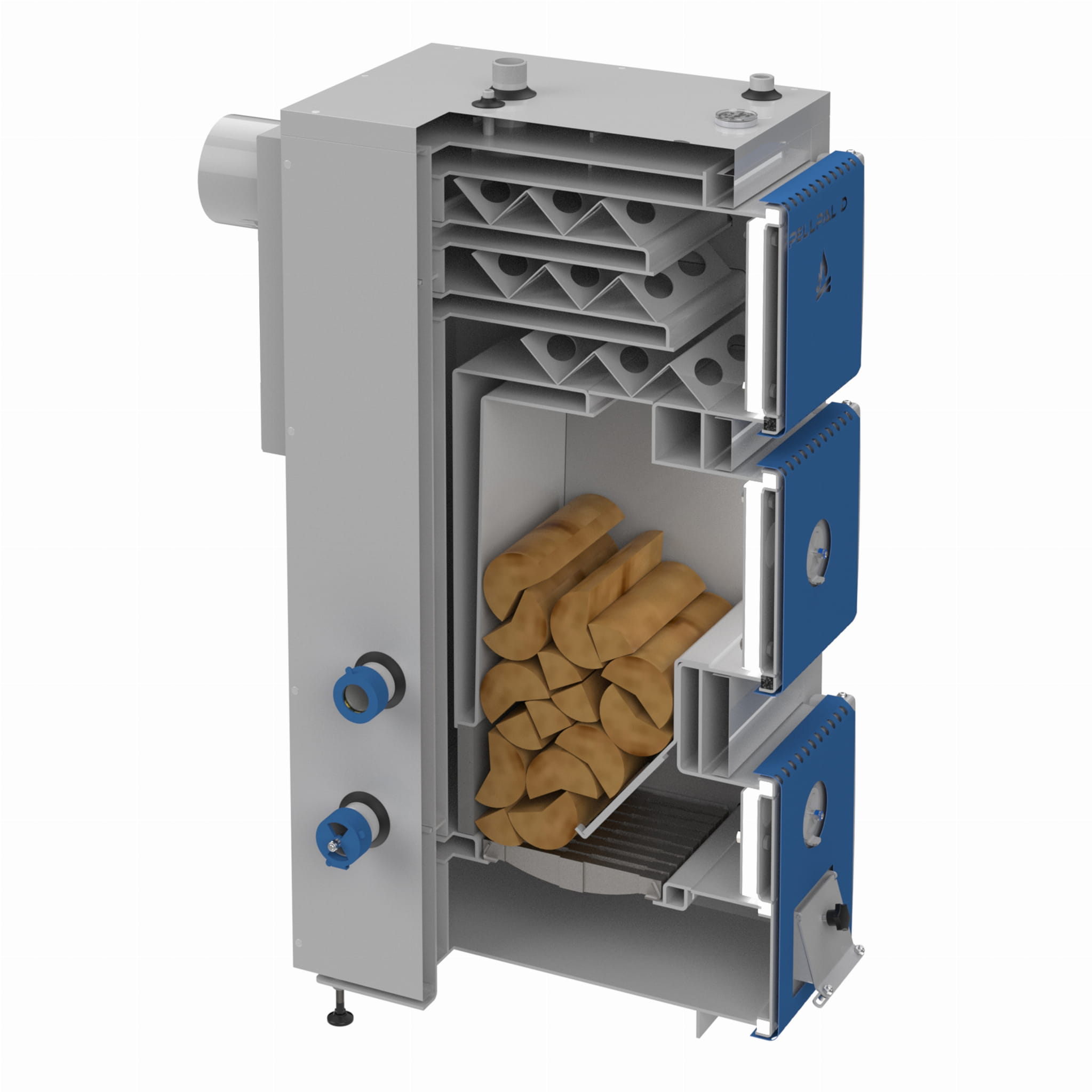

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. W dolnej części kotła znajduje się palenisko wyposażone w ruszt żeliwny składający się z ułożonych obok siebie belek żeliwnych.

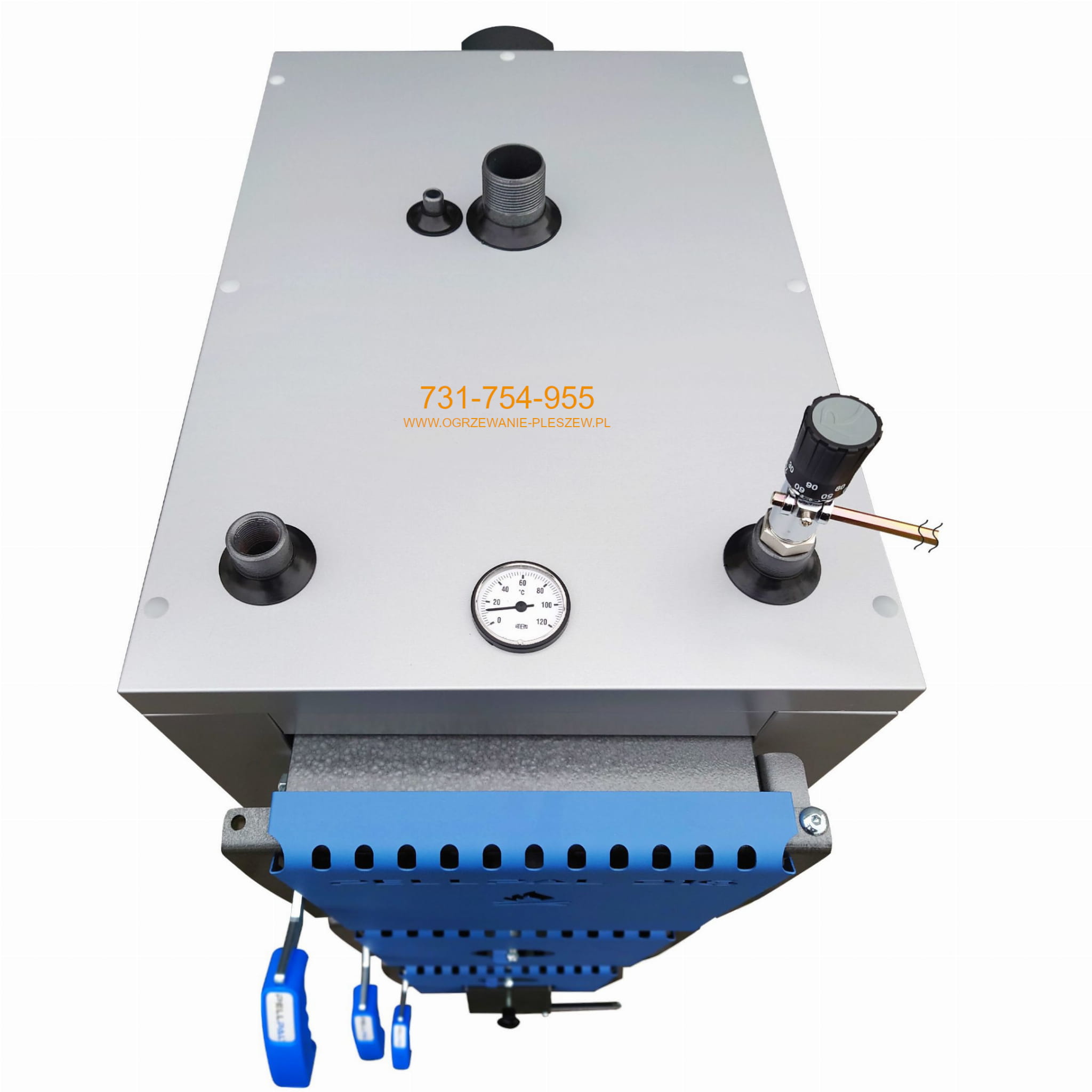

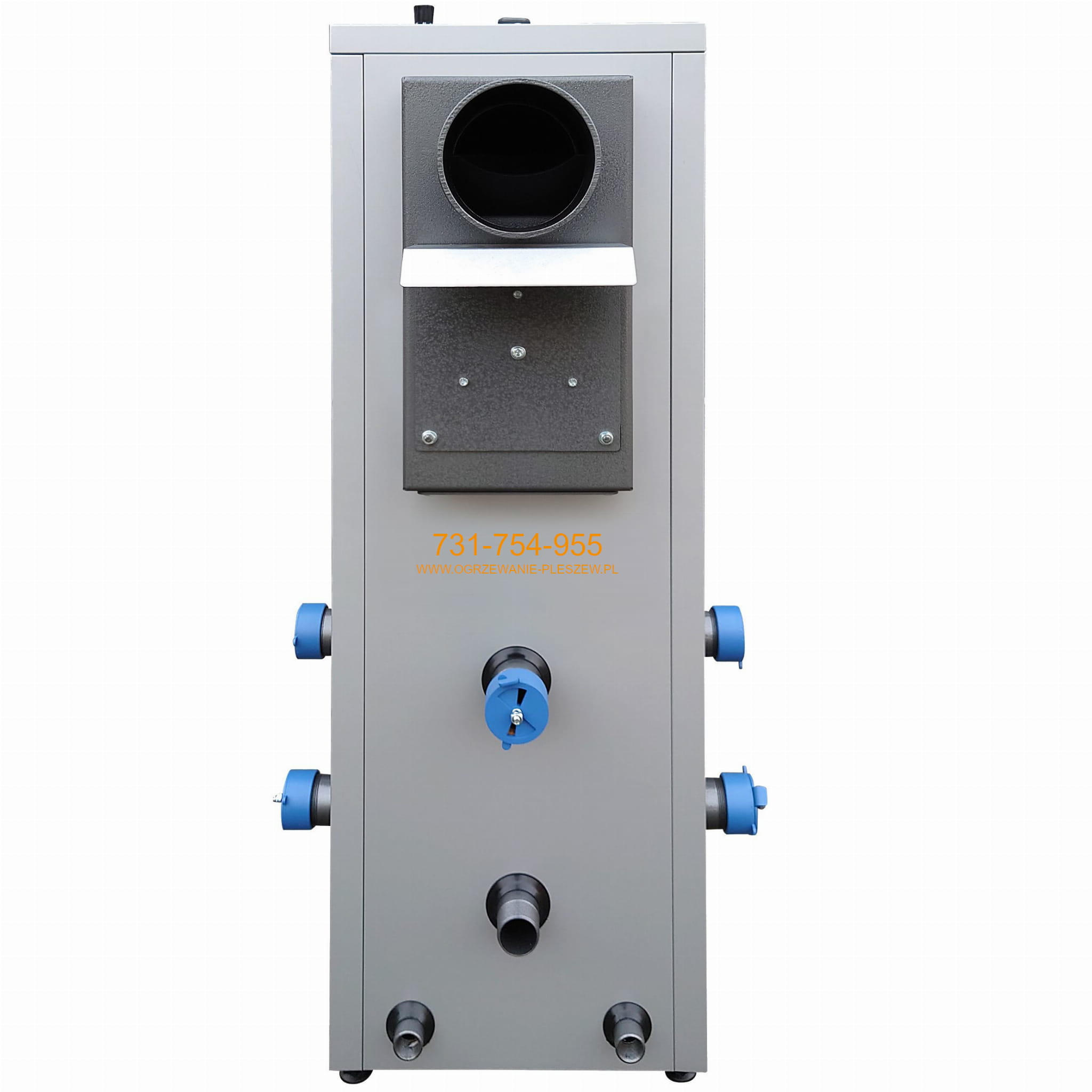

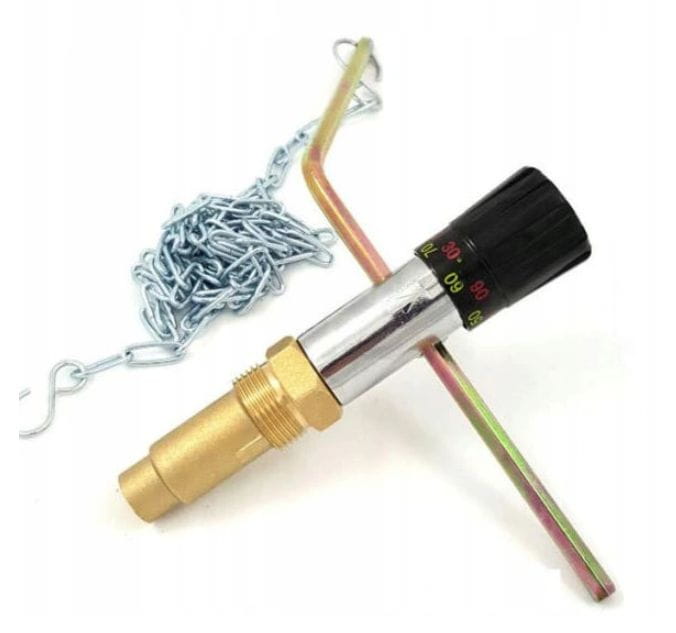

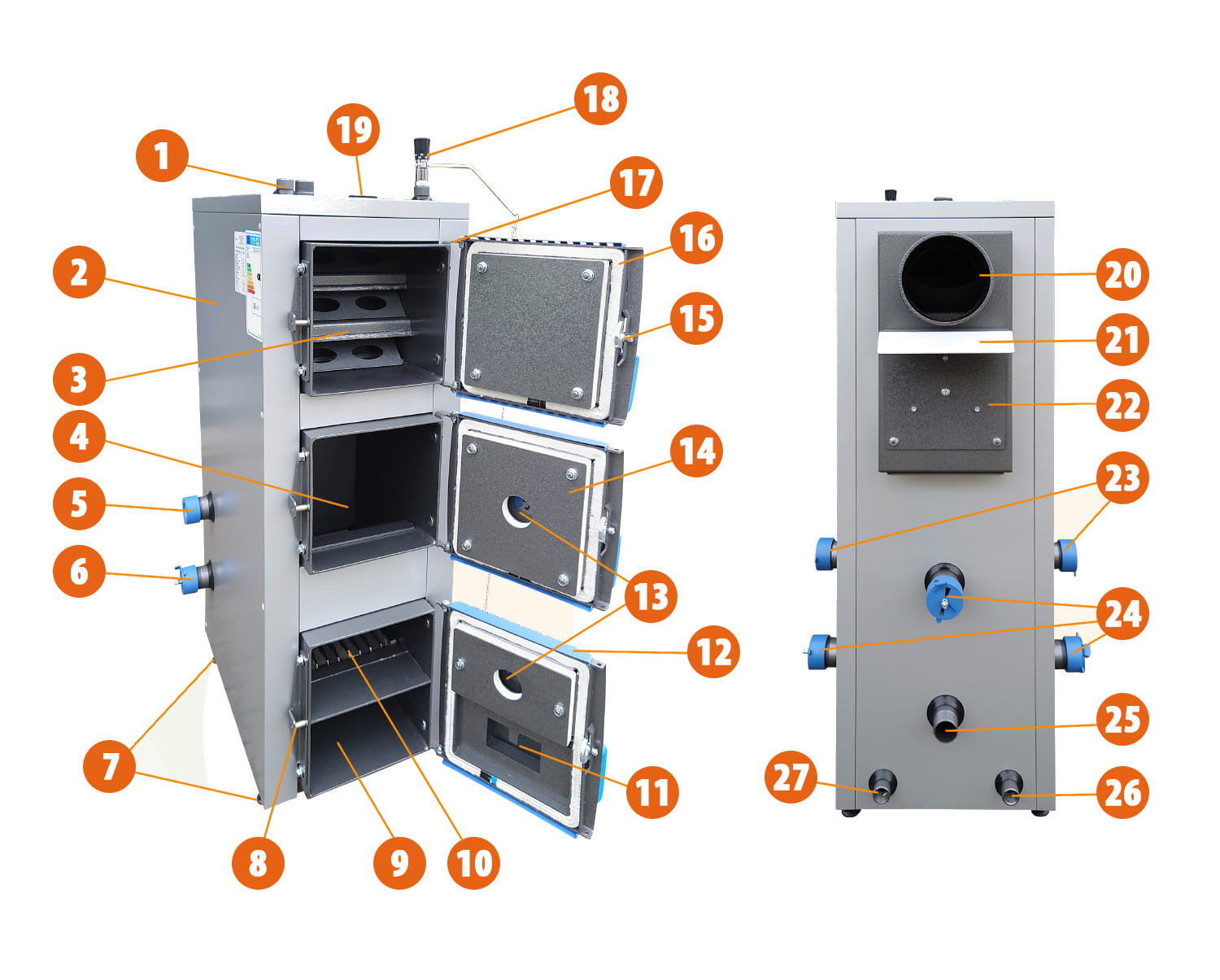

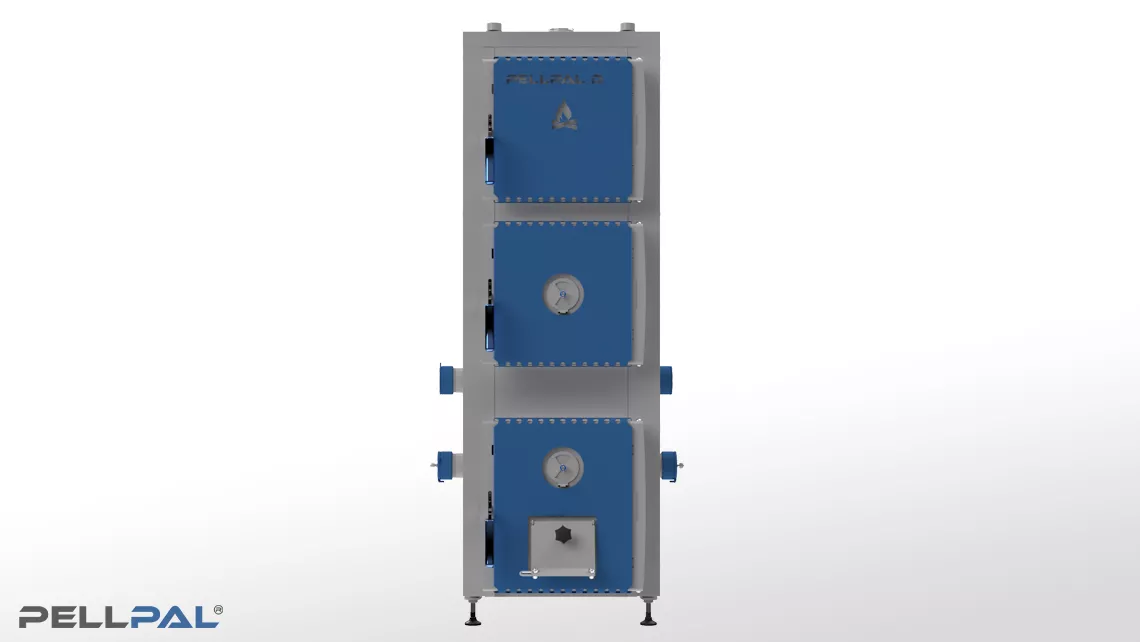

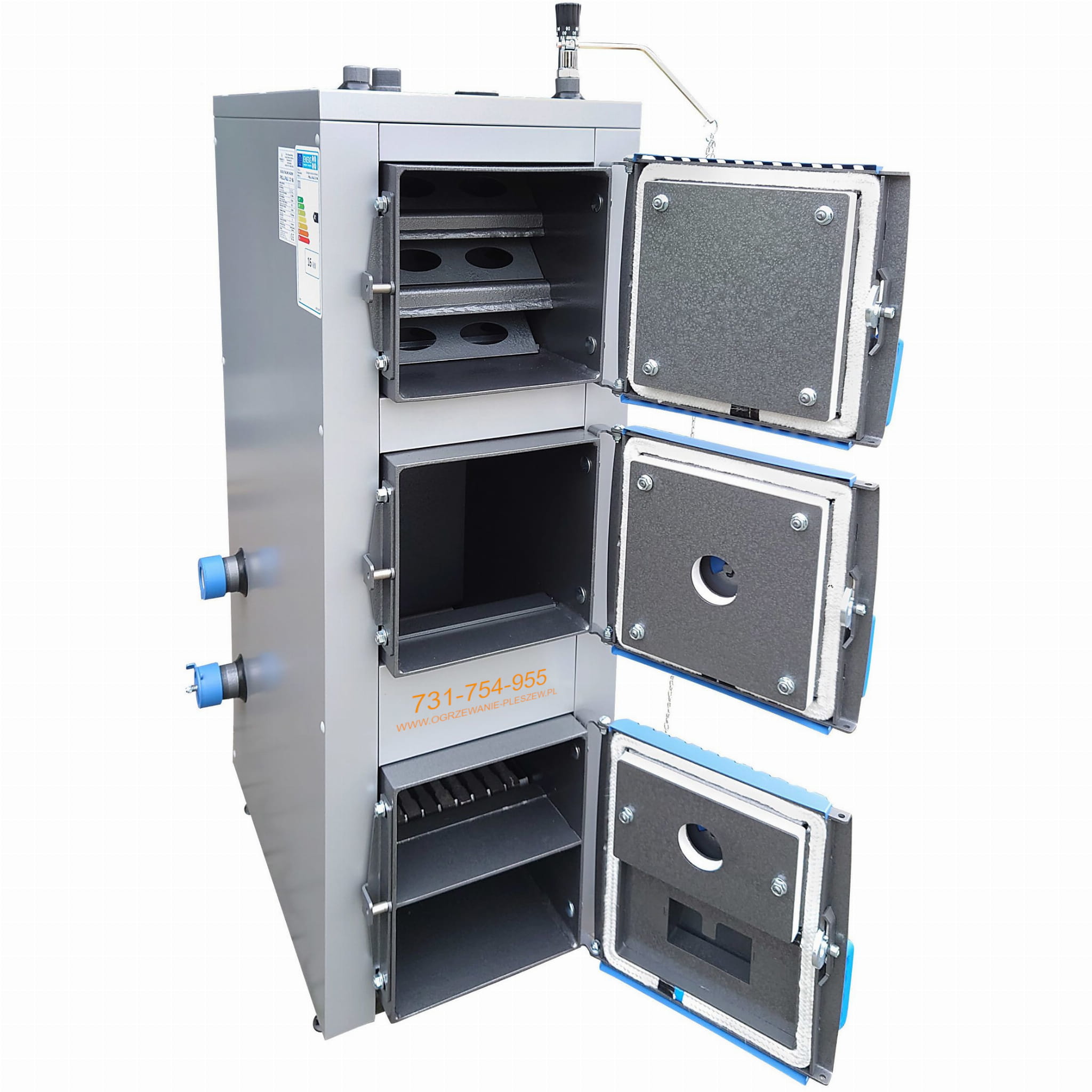

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, załadunek opału, czyszczenie kanałów konwekcyjnych i komory spalania. W dolnych drzwiczkach zaprojektowana została klapka, której pozycja regulowana jest poprzez miarkownik ciągu powietrza Regulus. Wylot komina (czopuch) umieszczony jest z tyłu kotła. Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części. Na górze kotła znajdują się również króćce służące do montażu miarkownika ciągu sterującego pracą klapki dopływu powietrza.
